镇流器耐久试验装置
发布时间:2024-03-15
浏览次数: 141次




仪器设备名称:镇流器耐久试验台

用途:用于检验电感镇流器的绕组耐久性能


人机界面-1


人机界面-2

技术规格要求:

1 适用范围(适用标准)

设备应能满足IEC 61347-1IEC 61347-2-8IEC 61347-2-9 GB 19510.1GB 19510.9GB 19510.10等标准中有关镇流器绕组耐久试验的要求。

2 主要技术参数与功能

2.1 主要技术参数

1)电加热箱:

温度调节范围:(RT+20) – 200
  — 温度调节单位:0.1
  — 温度波动:±
2
  —
温度均匀性:±2
  —
内部尺寸(容积):不小于 1000×600×600 (mm)

2)电参数表(每路):

    — 电压测量量程:600V

电压测量精度:±0.5%FS
    — 电流测量量程:10A
           — 电流测量精度:±0.5%FS
    — 功率测量量程:2000W
            功率测量精度:±0.5%FS

3)电阻测量仪(数字电桥):

 最小分辨率:10mΩ
 电阻测量精度:0.5%
 四线法测量。

2.2 主要功能

  (1)电加热箱能够调节并保持镇流器工作时的环境温度。
  (2)设备拥有七个独立通道,每个通道均能监控试验电压、电流、功率。
  (3)设备带有控制系统和操作界面,能够对每个通道进行通断控制。另外,电阻测量仪的通讯口与控制系统相连,能够在设定的时刻自动记录所有镇流器绕组的电阻值(记录时,镇流器供电线路依次自动断开,测量线路依次自动闭合),而后根据公式自动换算成绕组温度予以显示。
  (4)受试镇流器发生开路时,设备能够进行声光报警。


3 技术要求

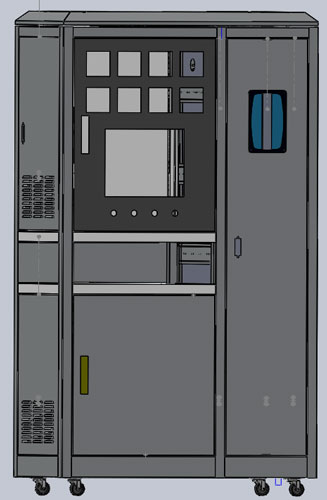

1)一体化设计。除加热箱和光源安置板以外,电参数表、继电器、控制系统、指示灯、报警器、操作面板和电阻测量仪均整合在一台试验柜中。
2)试验柜带有七组电阻测量接口和电源输出端子,从电加热箱中引出的测量线路和电源线路能够较为方便地与试验柜上的接口和端子相连。
3)设备能够通过倒计时方式设定电阻测量的时刻,范围为1min ~ 9h 59 min
4)使用外推法进行电阻测量。即从镇流器断电后5秒开始,每隔5秒记录一次数据,共5次。之后控制系统通过线性拟合推算出镇流器断电时刻的绕组电阻。

4、外形和重量

1)外形尺寸:1000mm(W)×500 mm(D)× 1700 mm(H)
2)重量:<600kg
