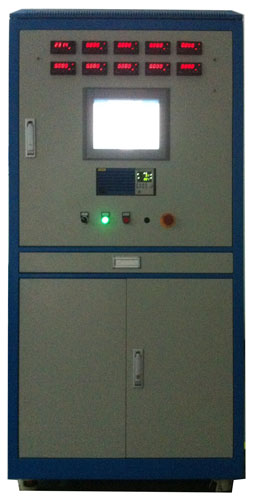

继电器耐久装置
发布时间:2024-03-15
浏览次数: 238次











     继电器耐久装置主要适用于GB/T21711IEC 61810标准中关于电动机械式基本继电器电气和机械耐久试验的要求,

要满足在可编程通断频率工作方式下,通断周期内输入激励控制和输出通断监控(负载和空载)的功能。


人机界面-1


人机界面-2

1、主要技术参数

1输入端控制

1激励电源性质:交流和直流;
  2)激励电压范围:AC1-135V/2-270V  DC1.4-190V/2.8-380V

(可选并联外接电源AC90-480V,激励电流范围:≤   5A/路,共3路,通断最高频率300/分钟)

3)激励电流范围:≤5A/每路,共3路,三路最大总容量500VA

4)激励控制频率:≤300/分钟(可编程);

5)激励周期占空比:0100%范围可编程;

6)激励控制回路:三路;

7)激励控制方式:每路两极控制,前级控制激励电源接入,后级控制耐久通断频率(按编程参数)。

2输出端监控与测量

1)输出回路:共三路,每路四个独立支路;

2)输出试验电源:交流和直流(外接);

3)输出负载匹配:阻性或感性负载(外接);

4)每支路负载通断监控参量

电压:≤400V(交流50/60Hz或直流);

电流:≤50A

功率因素:cosφ≥0.3AC);

最大采样周期:≤100ms

5每支路空载通断监控参量

电流采样:≤20mA;(PLC输入点检测 24VDC,4ma典型值);

大采样周期:≤100ms

6参数测量(每支路):

电流:≤50A;测量精度:±0.5%

通断计数:最大1200万次。

2、主要功能

1)输入端

1)编程参数:激励控制频率和周期内占空比可编程;

2)控制方式:前级可任意时间手动控制通断(接入);后级按编程数据自动控制;

2)输出端

1)监控方式与编程参数(每支路)

每支路负载和空载监控方式可选;

每支路监控参数(电流)的报警允差可设定(允许不设定)。

试验次数可编程;

报警故障次数可设定。

2)参数测量

按照控制频率和占空比,自动计算每个周期内闭合和断开状态的中位时间点,分别测量电流参数;

通断周期数、以及每个通断周期内的通断状态。

3)过程控制

实测参数超出监控允差时,该支路试验暂停并报警;可人工消警并继续试验;

实测通断故障次数超过设定允许次数时,该组试验中止并报警;

达到设定的试验次数时,试验结束并报警。

三、其它机械和电气要求

1、外形和重量

1)外形尺寸:(W1000mm)×(D600 mm)×(H 1900 mm

2)重量:<600kg

2、电源要求

额定电压:T220±10%V50Hz     T 380±10%V50Hz

额定电流:□10A          16A         □~35A

输入方式:□ 符合GB1002插头  □符合GB1003插头  □接线端子

四、主要零部件清单

序号

供货项目

规格型号

数量

供应商

1

可编程电源 PCR

500M 500VA

1

日本菊水

2

可编程电源模拟量接口

EX04-PCR-M

1

日本菊水

3

PLC

CPU224xp

1

西门子

4

PLC 扩展模块

EM222 8 输出继电器

2

西门子

5

PLC 模拟量模块

2 路输出(控制编程电源)

1

西门子

6

PLC 模拟量模块

4 路输入(接电流传感器)

5

西门子

7

触摸屏

12 寸彩色

1

西门子

8

霍尔电流变送器

AC/DC 0-50A

12

北京森社

9

霍尔电流变送器

AC/DC 0-5A

3

北京森社

10

霍尔电压变送器

AC/DC 0-400V

1

北京森社

11

电控柜

非标

1

上海祥明

12

低压开关和控制器件等

/

/

施耐德
